Basma Yayı İmalatı

Basma yayı nasıl çalışır?

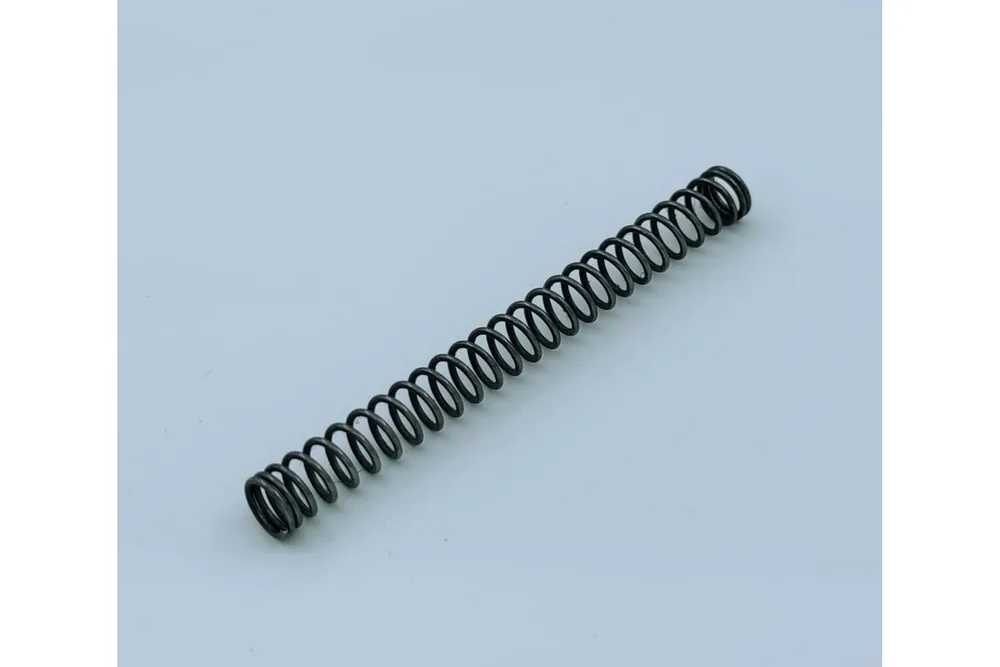

Basma yayı, tel malzemenin helis biçiminde sarılmasıyla üretilir. Yaya eksenel bir kuvvet uygulandığında tel burulma gerilmesine maruz kalır ve yay kısalır. Kuvvet kaldırıldığında malzemenin elastikliği yayı serbest boyuna geri döndürür.

Bir basma yayının davranışını belirleyen temel büyüklük yay sabitidir (k). Yay sabiti, yayı 1 mm sıkıştırmak için gereken kuvveti ifade eder ve şu bağıntıyla hesaplanır: k = G · d⁴ / (8 · D³ · n). Burada G kayma modülü (yay çeliği için yaklaşık 79.500 N/mm²), d tel çapı, D ortalama sarım çapı, n aktif tur sayısıdır.

Bu formülün pratikteki en önemli sonucu şudur: tel çapı dördüncü kuvvetle etki eder. Tel çapını %10 artırmak yay sertliğini yaklaşık %46 artırır. Bu yüzden tel çapı toleransı, yay performansındaki en kritik üretim parametresidir.

Yay indeksi ve üretilebilirlik

Yay indeksi (C), ortalama sarım çapının tel çapına oranıdır: C = D / d. Bu değer yayın hem üretilebilirliğini hem de dayanımını doğrudan etkiler.

C değeri 4'ün altına indiğinde tel sarım sırasında aşırı zorlanır, iç yüzeyde çatlak riski doğar ve sarım makinesinde yüksek kuvvet gerekir. C değeri 12'yi aştığında ise yay sarım sırasında kararsızlaşır, tur aralıkları düzensizleşir ve nakliyede birbirine geçme sorunu yaşanır.

Pratikte ideal aralık C = 5 ile 9 arasıdır. Tasarımınız bu aralığın dışındaysa üretim öncesi bize danışın; çoğu zaman tel çapı veya sarım çapında küçük bir değişiklikle hem maliyet hem dayanım iyileşir.

Uç tipleri

Basma yayının uç işlemi, yayın yüzeye nasıl oturacağını ve yük altında ne kadar düzgün davranacağını belirler. Dört temel uç tipi üretiyoruz:

Kapalı ve taşlanmış: Son tur tele değecek şekilde kapatılır ve uç yüzey düzlem olacak şekilde taşlanır. En kararlı oturma yüzeyini verir, eksen kaçıklığı en düşüktür. Hassas uygulamalarda ve uzun yaylarda tercih edilir.

Kapalı, taşlanmamış: Son tur kapatılır ancak taşlama yapılmaz. Maliyeti düşüktür, kısa yaylarda ve düşük hassasiyet gerektiren yerlerde yeterlidir.

Açık, taşlanmamış: Uç turlar açık bırakılır. En ekonomik seçenektir; yayın bir mil üzerine veya delik içine oturduğu, ucun düzlemselliğinin önemsiz olduğu uygulamalarda kullanılır.

Açık ve taşlanmış: Nadiren kullanılan, özel gereksinimlere yönelik uç tipidir.

Malzeme seçimi

Kullanım ortamı malzeme seçimini belirler. Yay çeliği (SL, SM, SH, DH sınıfları) genel amaçlı uygulamalarda en yaygın ve en ekonomik seçimdir; ancak korozyona karşı korumasızdır ve yüzey kaplaması gerektirir.

Paslanmaz çelik 304 nemli ortamlarda, gıda ve genel endüstriyel uygulamalarda kullanılır. Paslanmaz 316, molibden içeriği sayesinde klorür içeren ortamlara (deniz suyu, kimyasal tesisler) dayanıklıdır.

Krom vanadyum yüksek yorulma dayanımı ve ısıya dayanıklılık gerektiren, tekrarlı yüklenen uygulamalar içindir. Fosfor bronz ise elektriksel iletkenlik gereken yerlerde tercih edilir.
